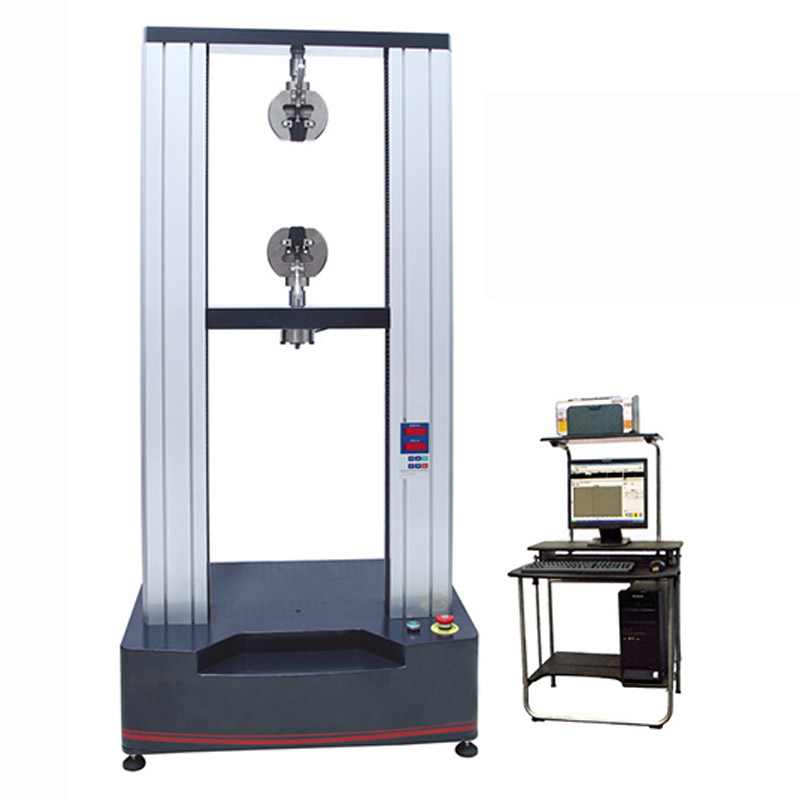

WDW-20型微機控制電子萬能試驗機
- 產品型號：WDW-20型
- 產品時間：2019/4/24 0:00:00
- 簡要描述：采用門式結構，單空間形式，鋁合金外罩。由高精度滾珠絲杠與精密直線導軌組成高強度主機框架，各零部件均為加工中心一次性加工而成，保正主機的尺寸公差及整機的精度。
詳細介紹
一、產品介紹：
1. 主機結構：
采用門式結構，單空間形式，鋁合金外罩。由高精度滾珠絲杠與精密直線導軌組成高強度主機框架，各零部件均為加工中心一次性加工而成，保正主機的尺寸公差及整機的精度。
2. 電器系統：
采用國內知名品牌電器件，安全可靠，并設有過載保護、過熱保護、漏電保護，配置光電式接近開關，急停按鈕，從而避免操作失誤所造成的損失。
3. 測控系統
采用試驗機行業內知名品牌測控卡，品牌電腦，高精度負荷傳感器及位移傳感器，從而實現控制精確，響應頻率高，示值準確。并能實現各種材料的檢測，例如：金屬、橡膠、塑料、彈簧、木材、編織物、絲線等。
4. 夾具
配備各種夾具適合小負荷試驗，滿足不同材料的拉伸、壓縮、彎曲、剪切、剝離等試驗。
二、主機參數：
|
序號 |
項目名稱 |
技術參數和指標 |
|
1 |
試驗力 |
10KN（可選：1KN、2KN、5KN） |
|
2 |
有效測力范圍 |
2%～100%F·S（全程不分檔） |
|
3 |
力值精度 |
優于示值的±1% |
|
4 |
位移分辨率 |
0.001mm |
|
5 |
位移精度 |
優于示值的±1% |
|
6 |
速度范圍 |
0.001mm/min～500mm/min無級調速 |
|
7 |
速度精度 |
優于示值的±1% |
|
8 |
變形測量范圍（大變形引伸計） |
10-1000mm |
|
9 |
變形測量精度 |
優于示值的±1% |
|
10 |
有效拉伸空間 |
800mm（可定制） |
|
11 |
外形尺寸 |
728*456*1640 （mm） |
|
12 |
主機質量 |
約150kg |
三、主機配置：
|
序號 |
項目名稱 |
技術參數和指標 |
數量 |
|
1 |
主機框架 |
門式、單空間結構 |
1臺 |
|
2 |
電機及驅動系統 |
步進電機 |
1套 |
|
3 |
減速系統 |
同步帶 |
1套 |
|
4 |
滾珠絲杠副 |
高精度滾珠絲杠 |
2套 |
|
5 |
負荷傳感器 |
10kN負荷傳感器 |
1只 |
|
6 |
光電編碼器 |
1000線 |
1只 |
|
7 |
拉伸附具 |
平鉗口： 0-8（mm） |
1套 |
|
8 |
其他附具（選配） |
壓縮、彎曲、剪切、剝離等 |
1套 |
|
9 |
引伸計（選配） |
大變形引伸計DBX-1000 |
1套 |
|
10 |
計算機 |
聯想啟天M5700 |
1套 |
|
11 |
打印機 |
HP-1010 A4噴墨打印機 |
1套 |
|
12 |
軟件及控制系統 |
1套 |
